2024年08月01日

インチ（ユニファイ）ねじとミリ（メートル）ねじの比較表【並目か細目か？ミリかインチか？まさかの旧ＪＩＳねじか？】

インチ（ユニファイ）ねじとミリ（メートル）ねじの比較表 【ホームセンターで役立つ!?】ねじの規格と寸法〜ミリねじとインチねじ〜 ヘンリー･モズレー ウィットウォース ねじ山角度55゜の「ウイットウオースねじ｣ ウィットねじ ウイリアムズ･セラーズ アメリカねじ ねじ山60°のセラースねじ ユニファイねじ メートル法を採用したねじ山角度60゜の｢SFねじ｣ ISOメートルねじ ユニファイねじを｢ＩＳＯインチねじ」 ウィットねじとユニファイねじの主な違い 旧JIS規格のねじ

昨日も、M６（ミリねじ）が入らないので、近いインチサイズ（1/4インチ）をお探しのお客様が来店しました。

そこで、今回は、「インチ（ユニファイ）ねじとミリ（メートル）ねじの比較表」をご紹介します！

※サンコーインダストリー様　資料引用

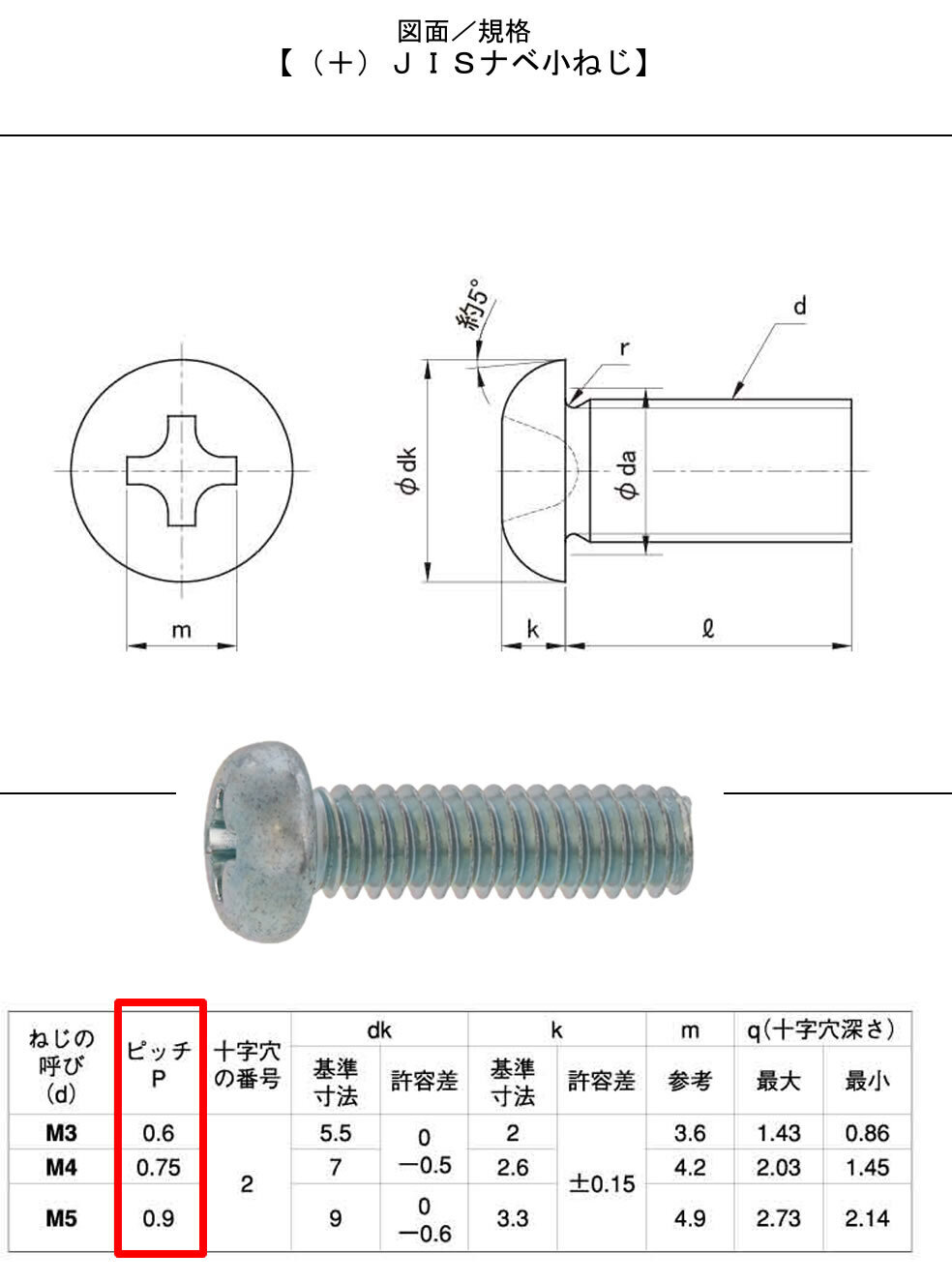

今回は、現物のねじ（ナベ小ねじ）を持参されたので、ナットを合わせてみたところ「UNF1/4-28」がちょうどあったのでこちらのサイズで対応しました！

（＋）ＵＮＦ（ＰＡＮ 100個ｽﾃﾝ(+)UNF(PAN 1/4X 1"1/4 ｽﾃﾝﾚｽ

（－）ＵＮＣ（ＰＡＮ 100個ｽﾃﾝ(-)UNC(PAN 1/4X1"1/2 ｽﾃﾝﾚｽ

【ねじの豆知識】

＜ねじの標準化＞
ヘンリー･モズレーのねじ切り旋盤ねじ精度の向上でおねじとめねじの互換性は実現されましたが､1770年代にイギリスに産業革命がおこり､鋼板を締結するねじとナットの需要が伸び､多くのメーカーがお客様の要求通り､様々なピッチ､形状､外径でねじを製作していたのでねじの種類が膨大な数となりました。

そこでモズレーに引き続きねじ切り旋盤の改良をしていたウィットウォースが当時多数のメーカーで製作されていたねじを調査し1841年にねじ山角度55゜の「ウイットウオースねじ｣として形式を標準化します､１８８５年にイギリスの規格(ＢＳ)として採用されました。

その後各国で規格が誕生します。

【インチ系ねじ】
1868年1864年にウイリアムズ･セラーズがウィットねじに改良を加えたねじ山60°のセラースねじを発表､｢アメリカねじ｣として採用される。

1948年軍需用のねじの互換性を図る目的でアメリカ､イギリス､カナダの3国間で｢ユニファイねじ｣に関する協定ができる。

【メートル系ねじ】
1894年フランスがメートル法を採用したねじ山角度60゜の｢SFねじ｣を制定。

1898年「SFねじ｣はスイス･ドイツとの会合で｢SIねじ｣となり､国際性をもつ｡

1940年「SIねじ｣はISA(万国規格統一教会)で｢ISAメートルねじ｣と制定される。

1957年1947年に設立されたISO(国際標準化機構)は､国際的に互換性のあるねじ系列の確立を目指し､ISAメートルねじを｢ISOメートルねじ｣に、ユニファイねじを｢ＩＳＯインチねじ」として採用しました。

日本では1949年６月１日にエ業標準化法が交付され日本エ業規格(ＪＩＳ）が制定されました。

この日にちなんで1975年から６月１日はねじの日とされています。

ウィットねじとユニファイねじの主な違いは、ねじ山の角度と規格にあります。

①ねじ山の角度:

・ウィットねじ: ねじ山の角度は55度です。
