ゆるみ止めナット・戻り止めナット特集！

ゆるみ止めナット 戻り止めナット プリベリングトルク形 Uナット ゆるみ止めナットはゆるまない？ ナイロンナット

今回は、「ゆるみ止めナット」「戻り止めナット」についてです！

戻り止めナットは、ねじの締め付けにおいて、ナットが緩むことを防ぐための部品です。
ねじの使用条件やサイズに応じて、いくつかの種類があります。

【プリベリングトルク形　戻り止めナット】

プリべリングトルク形ナットは、JIS B 1056によれば『固有のプリべリングトルク発生部の効果によって、はまり合っているおねじ上を自由に回転せず、かつ、締付け力又は圧縮力に依存しない回転抵抗を持つナット』と定義されております。

Uナット(ステンレス) M6

Uナット(ステンレス) M6×1.0 5個入

ゆるみ止めナットはゆるまない？

ナイロンロックナットM4

六角ロックナット炭素鋼亜鉛メッキナイロンインサート M4 x 0.7mm ホワイト 50個入り

※サンコーインダストリー様　資料引用

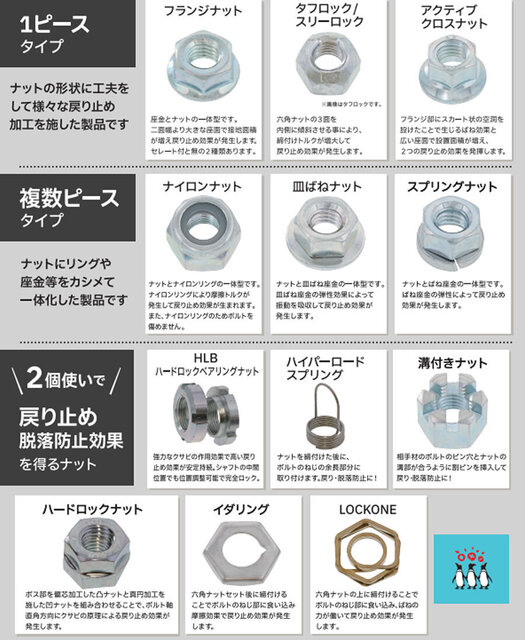

戻り止めナットの主な種類とその効果を説明します：

初期ゆるみ対策:
- ばね性座金方式: ねじ締結時の初期軸力の消失を補うタイプで、ばね座金や皿ばね座金が該当します。これらは初期軸力の消失を補う機能を持っていますが、座面の滑りを防止する機能は備わっていません。
軸力消失防止（戻り止め）:
- 機械的回り止め方式: ナットが動かないよう、強制的にボルトへ固定するタイプです。溝付きナット＋割りピン、ワイヤーロック、舌付き座金などが該当します。
- ねじ部密着度増加方式: ねじのはめ合い隙間を小さくするタイプで、タッピンねじやコイル状インサートなどが該当します。
- 戻しトルク増大方式: プリべリングトルク形タイプやフランジ付きのボルト・ナットなど、戻り回転に対する抵抗を増すものです。
戻り回転防止（ゆるみ止め）:
- ダブルナット方式: 下側のナットと上側のナットを順に締め付け、羽交い締め（ロッキング）を行うことで、ねじ部の摩擦を増大させ、ナットの戻り回転を防止します。
- 嫌気性接着剤、接着剤入りカプセル付きボルト: ねじ面に接着剤を塗布して戻り回転を防止するものです。
- ハードロック方式: 凸ナットと凹ナットを組み合わせて、完全な一体化の状態を作り出すことで、強固な戻り回転防止を実現します。
