2023年12月01日

ノックピン（平行ピン・スプリングピン・ダウエルピン・テーパーピン）について

ノックピン 平行ピン スプリングピン ダウエルピン テーパーピン 丸棒 JIS B 1354 ロールピン ノックピンの種類 ノックピンの規格

先日、丸棒の代わりに平行ピンを使いたいとのご要望があったので、

今回は、「ノックピン」をご紹介します！

ノックピンとは、複数の部品を一緒にまとめて穴をあけ、棒でつなぐというもの。
ピンの種類には、両端で太さの異なるテーパーピン・まっすぐな平行ピン・C字型の断面でばねの働きもするスプリングピンといったものがある。

【ノックピンの種類】

（平行ピン）

平行ピンとは2つ以上の部品を締結する際に、固定・位置決め用に使用されており、精密加工や負荷の大きい機械にも使われております。
JIS B 1354に準拠したA種(公差m6+平面取り、丸面取り)、B種(公差h7+両面が平面取り)が一般的であり、旧JIS規格も一部市場に混在されております。

平行ピン(S45C) 6.0×40 15本入

（スプリングピン）

スプリングピンとは、薄板を円筒状に湾曲させ熱処理を施した縦方向に隙間があるピンです。
ロールピンとも呼ばれます。
使用方法は、スプリングピンの外径よりも少し小さな穴に挿入します。
主に、ヒンジやストッパー、部品の連結や位置決めガイドなどに使用します。

溝付きスプリングピン 6mm x 40mm 無地仕上げ 65Mn ロール品揃えキット小型機械プロジェクト用 30個

（ダウエルピン）

金型や冶具等の組み立て時の位置決め用に開発した、平行ピンの一種です。
靭性に優れたクロムモリブデン鋼を採用し、スラスト荷重にも安心です。
打ち込み時にカジりにくくするため表面硬度を高くし、さらに表面粗さもなめらかに仕上げています。

ダウエルピン 3 x 25mm 304ステンレスハードウェア平行ピン 10個入り

ピン【 MONOWEB（機械要素編）】

・ピンとは？
・割ピンの役割は、ナットのゆるみ防止と脱落防止
・スプリングピンは、薄板に熱処理をして円筒状に巻いたピン
・平行ピン、テーパーピンとは
について学べます。

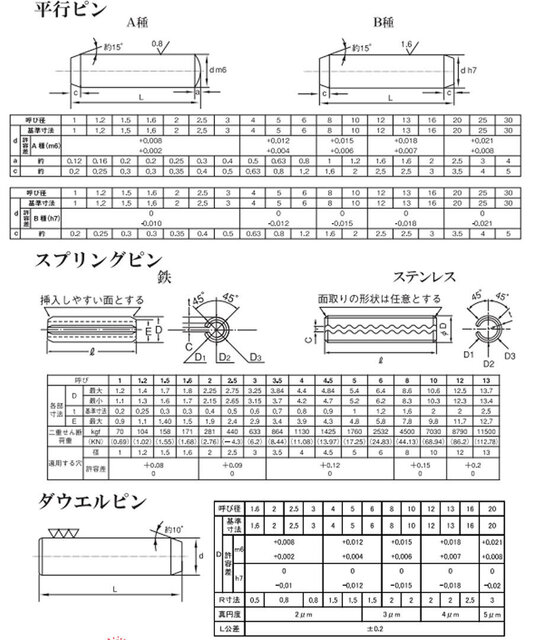

【ノックピンの規格】

※サンコーインダストリー様　資料引用

（テーパーピン）

テーパーピンは平行ピンの一種で、軸をボスに固定する際の位置決めや継ぎ手などに使います。
ちなみにテーパーピンのテーパーとは、先端に向かって傾斜（先細り）している形状のこと。
テーパーピンも先端が細くなっているのが特徴です。
このほか、薄板を円筒状に巻いたスプリングピンやダウエルピン、スナップピンなどもございます。

テーパーピン 45#カーボンスチール製 GB117 長さ12mm エンド直径3 mm 1:50 10個入

小売り対応してます！

バラ単位での対応可能です！

個人客のお客様も安心してご購入できます！！

小箱単位なら、さらにお安くできます！！！

取寄せ商品でも

だいたい納期は中１日か２日です。（メーカーの在庫状況により異なります）
