ブラインドリベットの表記について

２０年以上、この業界におりますが

「ブラインドリベット」の表記はいまだにややっこしく感じます。。

そこで、今回は「ブラインドリベット」についてご紹介します！

「ブラインドリベット」は主にシャッターやサッシなどの住宅建材や輸送機器・電子機器・一般機器で使用されます。

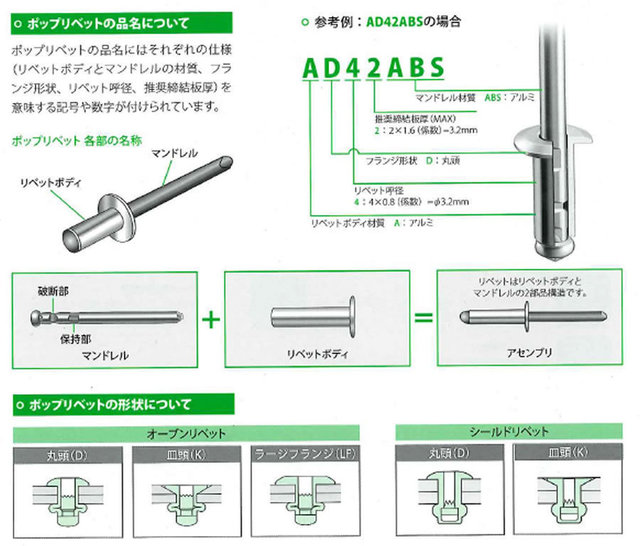

ブラインドリベットの規格表示は、

「材質を表すアルファベット」「リベット径」「カシメ板厚」の順で表示されるのが一般的です。

例えば、〇〇４３と表示されている場合

「材質を表すアルファベット」（〇〇）

リベットの種類		POPリベット (ポップ)	関西リベット(KRS)	ニッセン	ロブスター (エビ)	友渕製作所 (TIW)	福井鋲螺
アルミ/鉄	丸頭	TAP/D■■BS	AS-■■	NSA■-■	NSA■■	AS-■■	DAS■■
アルミ/鉄	皿頭	TAP/K■■BS	AS-■■K	NSA■-■K	NSA■■K	AS-■■C	KAS■■
アルミ/鉄	ラージフランジ	AD■■BS/LF	AS-■■LF	NSA■-■LF	NSA■■LF	AS-■■L	LFAS■■
アルミ/アルミ	丸頭	AD■■ABS	AA-■■	NA■-■	NA■■	AA-■■	DAA■■
アルミ/アルミ	皿頭	AK■■ABS	AA-■■K	NA■-■K		AA-■■C	KAA■■
アルミ/アルミ	ラージフランジ	AD■■ABS/LF		NA■-■LF		AA-■■L	LFAA■■
鉄／鉄	丸頭	SD■■BS	SB-■■	NS■-■	NS■■	SB-■■	DSS■■
鉄／鉄	皿頭	SK■■BS	SB-■■K	NS■-■K		SB-■■C	KSS■■
鉄／鉄	ラージフランジ	SD■■BS/LF	SB-■■LF	NS■-■LF		SB-■■L	LFSS■■
ステン/鉄	丸頭	SSD■■BS	STS-■■	NSS■-■	NSS■■	STS-■■	DCS■■
ステン/鉄	皿頭	SSK■■BS	STS-■■K	NSS■-■K		STS-■■C	KCS■■
ステン/鉄	ラージフランジ	SSD■■BS/LF
ステン/ステン	丸頭	SSD■■SSBS	STST-■■	NST■-■	NST■■	STST-■■	DCC■■
ステン/ステン	皿頭	SSK■■SSBS	STST-■■K	NST■-■K		STST-■■C	KCC■■
ステン/ステン	ラージフランジ	SSD■■SSBS/LF	STST-■■LF
銅/鉄	丸頭	TCP/D■■BS	KCS-■■	NSC■-■	NSC■■	CS-■■
銅/銅	丸頭	TCP/D■■BSB	KCC-■■	NCC■-■	NCC■■	CC-■■
アルミ/ステン	丸頭	TAP/D■■SSBS	AST-■■	NTA■-■	NTA■■	AST-■■
アルミ/ステン	皿頭	TAP/K■■SSBS	AST-■■K	NTA■-■K
アルミ/ステン	ラージフランジ			NTA■-■LF
アルミ/鉄	シールド	AD■■	KAD-■■	NSA■-■C	NSA■■C	ASSE-■■
ステン/ステン	シールド	SSD■■SSH	STST-■■SLD	NST■-■C		STSE-■■
アルミ/ステン	シールド	AD■■SSH	AST-■■SLD	NTA■-■C
アルミ/鉄	シールド皿頭	AK■■				ASSE-■■C
銅/鉄	シールド					CSSE-■■
アルミ/アルミ	シールド	AD■■AH

となります。

次に、「リベット径」です！

締結したい部材の穴をあけた箇所に挿入するボディ部分の太さで、インチサイズになります。

分母の32が省略されて表示されています。

この場合の実寸は、4/32インチ＝4/32×25.4㎜＝約3.2㎜になります。

最後は「カシメ板厚」です！！

ブラインドリベット本体の寸法ではなく、締結したい部材の厚さで、インチサイズになります。

分母の16が省略されて表示されています。

この場合の実寸は、3/16インチ＝3/16×25.4㎜＝約4.8㎜になります。

※POPリベットファスナー様　資料引用
